Selasa, 16 September 2014

Cara memodifikasi dish kecil untuk menankap satelit C band (GAGAL!!!)

Berawal sebuah ide gila yang berahir dengan sebuah kegagalan, ini dikarenakan suliltnya menerapkan sebuah teori menjadi sebuah kenyataan.

Persiapannya sbb:
-1batang besi cor ukuran 6mm panjang 12meter harganya Rp23500.
-seng bekas, maaf lupa beratnya ditempat rongsokan harganya Rp21000, jika baru seng dengan lebar 60cm per meternya Rp20000.
-Parabola kecil bekas OkeVision(TM) + LNB nya S band harganya Rp57000 (LNB nya yg sekarang lagi nganggur).
-Penggaris, meteran, palu, gergaji besi dll.
-Lebih baik gambar dibawah
gambar persiapan modifikasi dish parabola
Lihat juga setelah dirombak dengan bantuan "tukang las" dengan biaya Rp25000. Lihat gambar.
gambar setelah dimodifikasi

Setelah dirombak dan saya pasang ditiang untuk mencoba tracking satelit (Palapa D) dijalur C band dan ternyata GAGAL TOTAL...
Penyebabnya tentulah bisa diketahui yaitu cekungan serta titik fokus yang meleset dari hitungan teoritis.

Peringatan keras!!!
Jika anda ingin memodifikasi seperti saya lebih baik urungkan saja niat anda.
Lebih baik beli parabola baru dengan harga Rp318000 dengan ukuran 7,5feet.
Pecobaan ini hanya menghasilkan capek dan pegal2 linu serta buang2 uang saja ditambah lagi istri yg ngomel2.

Penutup
Semoga tulisan ini tidak berguna bagi siapa saja.
Paling2 tidak ada komentar karena sepinya pengunjung.


Sabtu, 06 September 2014

Tracking satellite TV (melacak satelit TV) menggunakan dish (parabola) kecil KU band

Alat yg saya gunakan sbb:

LNB KU band: Matrix MK II
Spesifikasi:
Freq. Range : 10.7~12.75GHz
L.O. Freq: 9.75~10.6GHz
Output Freq: 950~2150GHz
Noise Figure: tdk ada keterangan
Conversion Gain: tdk ada keterangan
Harga: satu paket pembelian Big TV

LNB KU band: Tanaka model T-60
Spesifikasi:
Freq. Range : 10.7~12.75GHz
L.O. Freq: 9.75~10.6GHz
Output Freq: 950~2150GHz
Noise Figure: 0.3db (tipikal)
Conversion Gain: 55db (tipikal)
Harga: Rp 55000

LNB C band: Tanaka model T-80 + scalar ring datar*
Spesifikasi:
Freq. Range : 3.4~4.2GHz
L.O. Freq: 5.150GHz
Output Freq: 950~1750MHz
Noise Figure: 15°K (max)
Conversion Gain: 60db (min)
Harga: Rp 65000
* Diulas kapan2

Reciver:
Matrix (Big TV)
-DVB-S MPEG-2 & MPEG-4 Compliant
-EPG (Electronic Program Guide)
-Favorite Group
H.264 (MPEG-4/AVC)
DV3
S2
OTA (OVER THE AIR)
Harga: satu paket pembelian Big TV (Rp900000+pasang+gratisan 2bln semua canel)*
*yg pasang teknisinya Big Tv, bukan saya maksudnya.

DiSEqC 2.0 SWITCH 4x1 merek Jiemai (buatan China)
Harga: Rp27500

Scalar ring kerucut
Harga: Rp25000 (bekas)
Harga: Rp60000 (jika baru)

Dish (piringan parabola)
(Matrix dish) ukuran diameter 60~65cm (oval).
Harga: satu paket pembelian Big TV.

(OkeVision dish) ukuran diameter 75~80cm (oval).
Harga: Rp 50.000 (saya belinya ditempat loak alias bekas).

Hp (handphone android versi 2.3.6) Aplikasi android "Satellite Director versi 1.45.apk size 169KB"
Pastikan terlebih dahulu HP anda sudah mendukung "gps dan compass", cabut kabel LNB terlebih dahulu agar aplikasi berjalan mulus, setelah dapat sudut arahan satelitnya bisa dipasang kembali kabel LNB_nya.

Satelelit TV (jalur KU band) yang berhasil dilacak sbb:
124°E Jcsat 4B Big TV
freq Transponder (TP) yang gratisan (FTA=free to air)
12411H30000 info tv
12489H30000 Berita Satu News
12531H30000 ($ banyak canel namun gelap gulita tanpa suara)
12571H30000 ($ banyak canel namun gelap gulita tanpa suara)
12611H30000 ($ banyak canel namun gelap gulita tanpa suara)
12651H30000
12691H30000 berita satu HD
12730H30000 ($ banyak canel namun gelap gulita tanpa suara)

119°E Thaicom 4
11534V15533 (hilang, no signal, blank)
11673V45000 Aora ($ banyak canel namun gelap gulita tanpa suara)

113°E Palapa D (Orange TV)
12590H29900 ($ banyak canel namun gelap gulita tanpa suara)
12710H29900 ($ banyak canel namun gelap gulita tanpa suara, 1ch FTA info TV)
12715H29900 (Radio RRI)

108.2°E Ses 7 (Indovision KU)
11568V20000 ($ banyak canel namun gelap gulita tanpa suara)
11598V20000 ($ gelap gulita tanpa suara)

100.5°E AsiaSat 5 (viva +) (hilang, no signal, blank)
12297H39900 ($ banyak canel namun gelap gulita tanpa suara)
12357H39900 ($ banyak canel namun gelap gulita tanpa suara)

95°E NSS 6
11635H27500 (Hanya 1canel CGN Korea)
11604H3339 (Hanya 1canel CGN Korea)
11676V28800 ($ banyak canel namun gelap gulita tanpa suara)
11542V43200 (Hanya ada sinyalnya saja tanpa adanya penampakan)
11592H4000 (blm bs dilock)

91°E Measat 3a 3b
Aora TV
12276H30000 ($ banyak canel namun gelap gulita tanpa suara)
12316H30000 ($ banyak canel namun gelap gulita tanpa suara)
Tranvision (belum sy tracking)
12643H32700 ($ banyak canel paling gelap gulita tanpa suara)
12723H32700 ($ banyak canel paling gelap gulita tanpa suara)

K-Vision
12396H31000 ($ banyak canel namun gelap gulita tanpa suara)
12436H31000 ($ banyak canel namun gelap gulita tanpa suara)
12437H30996 (on channel)

88°E ST 2
12517H10833 (Gratisan 4canel tdk tahu bahasanya serta tulisannya)

70.5°Eutelsat 70B
11594H30000 sq 42% (2ch fta, 1ch $)
11555H3033 (Hanya ada sinyalnya saja tanpa adanya penampakan)

Catatan:
Percobaan telah saya lakukan pada tanggal 28~29 agustus 2014 dst.
Sekarang posisi piringan 80cm menghadap ke arah "jcsat 4b" dan ukuran 65cm untuk jalan2.
Gambar dibawah sudah tidak valid lagi.

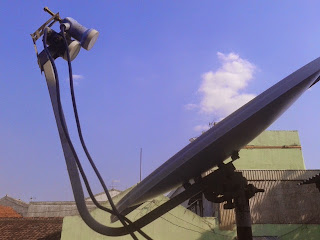

Gambar sepiring berdua Jcsat 4b dan Thaicom 4
Saya juga telah melakukan percobaan dgn menggunakan LNB Cband dgn ukuran dish (kecil/mini) yg telah saya sebutkan diatas, namun tdk berhasil (dapat sinyal namun tidak bisa terkunci "lock").
Selanjutnya baca dish kecil mini untuk c band atau solusi bekas alat parabola paytv

Tip untuk awam (newbie)
Kita asumsikan kita mau mendapatkan sinyal dari jcsat 4b (124°E freq 12491H30000).

Jika anda pengguna "Big TV(TM), K-Vision(TM), Aora TV(TM), Orange TV(TM), Astro(TM), Centrin(TM) yang ber LNB jenis KU band" tinggal seting frekuesinya serta arahkan antena parabolanya ke jcsat 4b (124°E freq 12491H30000), stel ulang sudut elevasinya dan scan ulang.

Jika anda pengguna "OkeVision(TM) atau Indovision(TM) LNBnya brjenis S band" ganti terlebih dahulu LNB anda menjadi jenis LNB KU band (perhatikan pula posisi dudukan atau fokusnya) serta seting frekuensinya dan arahkan antena parabolanya ke jcsat 4b (124°E freq 12491H30000), stel ulang sudut elevasinya dan scan ulang.

Jika anda pengguna "TelkomVision(TM), TransVision(TM), K-Vision(TM), Topas TV(TM), Orange TV(TM) ber LNB C band" ganti terlebih dahulu LNB anda menjadi jenis LNB KU band (perhatikan pula posisi dudukan atau fokusnya), seting freq serta arahkan antena parabolanya ke jcsat 4b (124°E freq 12491H30000) stel ulang sudut elevasinya dan scan ulang.

Anda bisa saja menggunakan dish parabola kecil/mini merek ataupun bekas "TV pay/TV berbayar/langganan/abunemen " apa saja, asalkan LNB_nya berjenis "KU band" jika belum, bisa dimodifikasi terlebih dahulu dudukan LNB nya serta ganti jenis LNBnya menjadi KU band.
Gambar LNB C band LNB S band
















Catatan:
-Jika perangkat parabola anda didapat dr pinjaman pihak pay tv maka kemungkinan besar rx=reciver=decoder_nya tdk bs dijadikan FTA atau dg kata lain tdk bs tracking/pointing ke TP lain.
-Jika lnb berjenis S-band maka fungsinya hanya pada sat ses-7 kecuali lnb_nya mau dibawa pindah ke_negara2 eropa.
-Jika mau difungsikan(fly) lnb_nya(S-band) maka dibutuhkan biaya tambahan.
Adapun biaya tambahannya sbb:
1. rx lebih mahal harganya krn rx_nya sdh mendukung internet dan "ccam/ticket _fly"
2. Beli ticket_fly yg biasanya dijual di_forum jual-beli.
3. Beli modem 3G.
4. Beli akses internet yg stabil.
Eheem... ilegal.

Peringatan Keras:
Jika anda blm punya dish kecil/mini offset, lebih baik "tdk usah beli baru atau bekas" mendingan uangnya dibelikan parabola-mesh "7ft atau lebih" saja.
Jika anda ingin uji coba, andalah yang jadi teknisinya, karena jika anda mengundang teknisi mungkin tdk ada yg mau mengerjakannya.

Tracking di jalur KU band hanya sedikit sekali yg gratisan (fta) paling banter di Jcsat 4b, lebih baik tracking di jalur C band, dengan menggunakan parabola mesh 7ft dgn harga kisaran 325 ribu anda bisa menjelajah satelit yg sangat beragam dan beragam pula acara gratisannya (fta).
Sebagai contoh saja dijalur C band sbb:
Palapa d, Telkom 1 (acara yg paling familiar)
Asiasat 7 (Lotus gratisan film 24jam full, 1ch Ftv(SD)
Asiasat 5 (bein 1 2 3 atau via feed  BarcaTV olah-raga gratisan)
Thaicom 5/6 (acara hiburannya banyak sekali) dll.

Acuan:
http://www.lyngsat.com/asia.html
http://www.lyngsat.com/packages/asia.html
http://www.lyngsat.com/europe.html
satelitindonesia.com

Penutup:
Mohon jangan berkomentar di halaman ini lagi, karena pihak admin blogger (bukan saya) hanya membatasi "200 komentar saja" yg bisa tampil.
Komentar bisa dilanjutkan di sini.
Semoga anda kecewa tracking di jalur KU band.
Selamat Tinggal FTA (KU-band).
Lokasi saya: Purwodadi-Grobogan Jawa-Tengah Indonesia.
Semoga tulisan ini tidak berguna bagi siapa saja.
Saya bukanlah profesional melainkan amatiran
Paling2 tidak ada komentar, karena sepinya pengunjung.
Disunting 5.5.2015
